梳齿交换式升降横移车库

产品特点

1.本机型全部为钢结构组件，可设计在室外空地停车使用并架设遮雨棚，外围可装修，增加美观。

2.每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完

成存取过程。

3.结构独特，兼具塔库类快速存取与升降横移类经济、车位数多的特点。

4.配置多重安全防护检测装置，确保全程运行安全可靠。

5.布置层数可多可少，可单排设置，也可前后多拍重列布置，可左右扩展。

6.全自动PLC控制，操作简单，采用按钮、IC卡等多种方式控制。

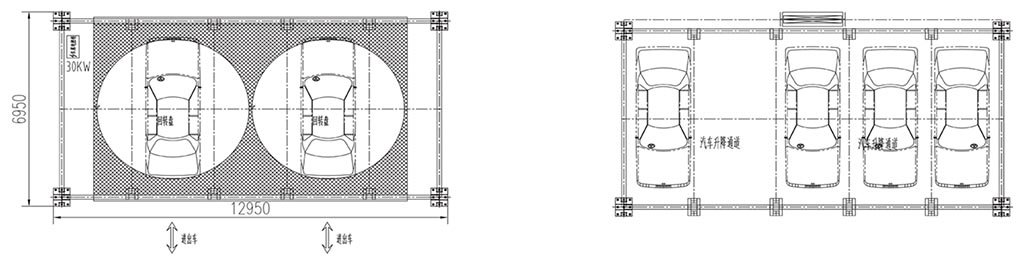

设备简图

技术参数

设备型号	PCS(D)
容车辆	辆	≤50
适停车辆	长度(mm)	≤5000
	宽度(mm)	≤1850
	高度(mm)	≤1550
	重量(kg)	1700-2000
速度	提升速度m/min	60-120
	横移速度m/min	20-30
	回转速度m/min	3.0-3.5
电机	提升电机Kw(4P)	22-30
	横移电机Kw(4P)	1.5
	回转电机Kw(4P)	1.5
传动方式	提升	拽引机和钢丝绳
	横移	链传动、齿轮齿转动
	回转	齿轮副回转支持
电源	三相五线制50Hz，380v，30kw 触摸屏智能卡
操作方式	触摸屏智能卡

注：具体参数以设计为准
